Airzone Flexa 25 radiátoros csomag 3 termofejjel

Az Airzone Flexa 25 radiátoros csomag 3 termofejjel a radiátoros kezdőcsomag (AZCE8PVALRW) kiegészítve 3 darab vezeték nélküli VALR termofejjel. Mindent tartalmaz, ami három radiátor helyiségenkénti vezérléséhez kell: a központi panelt, a termofejeket kezelő vezérlőmodult, a Webserver HUB-ot és a radiátorokra szerelhető termofejeket. Így minden helyiség saját hőmérsékletet kaphat, a fűtés pedig csak ott működik, ahol épp szükség van rá.

Az Airzone-ról

Az Airzone spanyol gyártó, 1997 óta fejleszt és gyárt fűtés- és klímavezérlő rendszereket. Központja és gyártóüzeme a málagai Andalúz Technológiai Parkban működik, termékeit teljes egészében Európában tervezik és gyártják. Az évtizedek alatt több mint 400 000 zónavezérlő rendszert telepítettek lakó- és kereskedelmi épületekben, és a márka ma is a zónás fűtés- és klímavezérlés egyik meghatározó európai szereplője, több tucat országban jelen lévő forgalmazói hálózattal. Zónavezérlő rendszerei eu.bac tanúsítvánnyal rendelkeznek, és együttműködnek a vezető klíma-, hőszivattyú- és kazángyártók berendezéseivel, valamint az okosotthon- és épületfelügyeleti rendszerekkel.

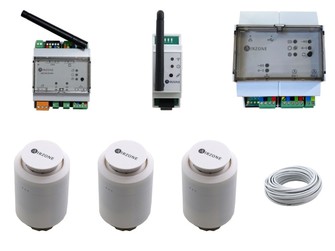

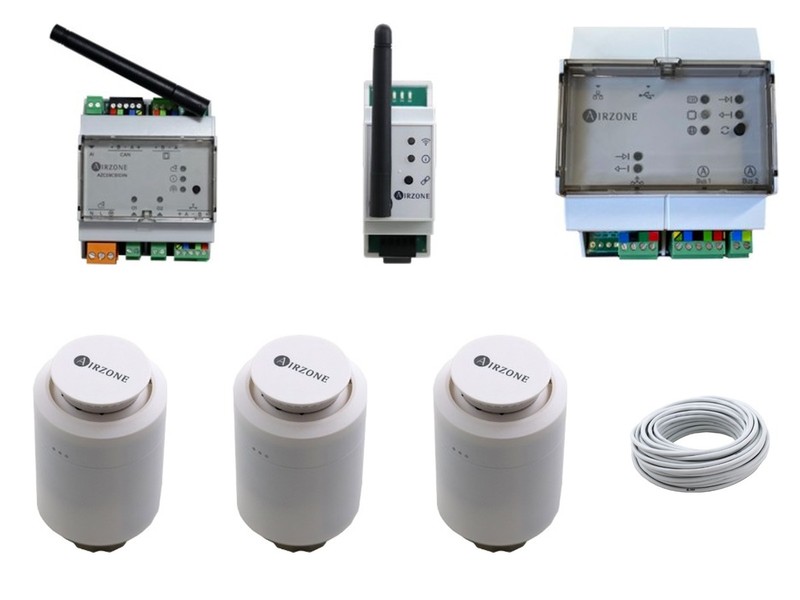

A csomag tartalma:

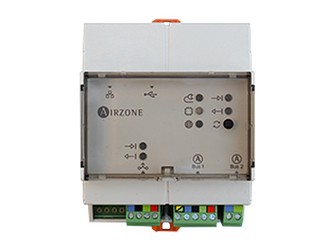

• 1 db Airzone Flexa 25 központi panel DIN-sínre, radiátoros és felületfűtéses vezérléshez, 8 zónáig (AZCE8CB1DIN)

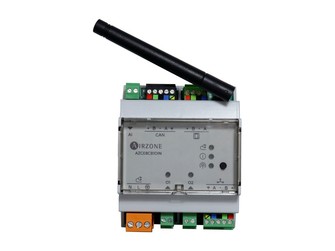

• 1 db vezérlőmodul vezeték nélküli VALR termofejekhez (AZCE8CM1VALR)

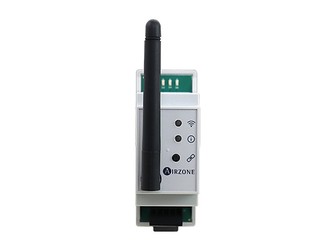

• 1 db Webserver HUB Airzone Cloud, kétsávos Wi-Fi és Ethernet kapcsolattal (AZX6WSPHUB)
• 3 db Airzone VALR vezeték nélküli termofej radiátorokhoz, M30×1,5, szelepadapterekkel (AZX6AC1VALR)

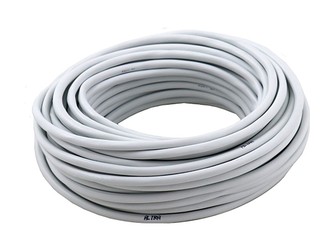

• 15 m Airzone buszkábel

Működés

A központi panel kezeli a zónákat és a hozzájuk rendelt eszközöket. A VALR vezérlőmodul rádión (868 MHz, Airzone protokoll, szabad térben kb. 40 m) kommunikál a radiátorokra szerelt termofejekkel, amelyek a beépített hőmérséklet-érzékelőjük alapján nyitják és zárják a radiátorszelepet. A termofejek LED kijelzője mutatja az alapjelet, az elem állapotát és a rádiós lefedettséget, a fejek pedig fagyvédelmi, vízkőmentesítő és gyerekzár funkcióval is rendelkeznek. A Webserver HUB 2,4 vagy 5 GHz-es Wi-Fi-n, illetve Etherneten csatlakozik a hálózathoz, az üzembe helyezés pedig az Airzone Cloud appból Bluetooth-on keresztül történik. Az appban zónánként állítható a hőmérséklet és az üzemmód, időprogramok készíthetők, és több felhasználó is kezelheti a rendszert. A központ két relékimenete beállítható magas vagy alacsony hőmérsékletű körre vonatkozó igényjelzésnek, így például a kazán vagy a hőszivattyú indítására, illetve kézi üzemre.

Bővíthetőség

A csomag 3 radiátorral indul, a rendszer a lakás igényei szerint építhető tovább:

• További termofejek: rendszerenként legfeljebb 10 vezeték nélküli Airzone VALR termofej (AZX6AC1VALR) csatlakoztatható, vagyis ehhez a csomaghoz még 7 darab adható. Nagyobb mennyiséghez 12 darabos kiszerelés is van (AZX6PAC1VALR).
• Termosztátok: zónánként Airzone termosztát adható hozzá, például a színes érintőképernyős Blueface Zero (AZCE6BLUEZEROC), a vezeték nélküli Think (AZCE6THINKR), vagy az egyszerűbb Lite vezetékes (AZCE6LITEC) és vezeték nélküli (AZCE6LITER) változata.
• Padlófűtés: ugyanez a központi panel vezetékes szelepmozgatókat is kezel (a VALC vezérlőmodullal, AZCE8CM1VALC, legfeljebb 20 vezetékes szelep), így radiátoros és padlófűtéses körök egy rendszerben is vezérelhetők.
• Hőtermelő és páratartalom: a hőszivattyú vagy kazán vezérlése az AZX6CCPGAWI átjáróval, felületi hűtésnél a páratartalom kezelése az AZCE8CM1DRY modullal illeszthető a rendszerhez.
• Integráció: a Webserver HUB legfeljebb 32 Airzone rendszert kezel, Modbus és BACnet MS/TP portja van, beállítható BACnet IP és Lutron átjárónak, és helyi API-n keresztül is elérhető, így a Webserver HUB-on keresztül a rendszer Home Assistantba, Fibaro, SmartThings és ComfortClick vezérlőbe, valamint épületfelügyeleti rendszerbe is beköthető.

Más kiszerelések

A csomag más termofejszámmal is rendelhető. Ezek a központi panelt, a VALR vezérlőmodult, a Webserver HUB-ot és a buszkábelt ugyanúgy tartalmazzák:

• AZCE8PVALRW: kezdőcsomag termofej nélkül
• AZCE8PVALR2: kezdőcsomag + 2 db VALR termofej
• AZCE8PVALR4: kezdőcsomag + 4 db VALR termofej
• AZCE8PVALR5: kezdőcsomag + 5 db VALR termofej
• AZCE8PVALR6: kezdőcsomag + 6 db VALR termofej
• AZCE8PVALR7: kezdőcsomag + 7 db VALR termofej
• AZCE8PVALR8: kezdőcsomag + 8 db VALR termofej

Ezek a csomagok egyedi rendelésre érhetők el, az árakért és a szállítási időért keressen minket bizalommal.

Fontos: A csomag termosztátot nem tartalmaz, a hőmérséklet az appból és a termofejeken állítható. A termofejek M30×1,5 menetes szelepre illeszkednek, a csomagban Danfoss (RA, RAV, RAVL), Caleffi, Giacomini és M28×1,5 adapter is van. Vásárlás előtt érdemes egyeztetni velünk a radiátorszelepek típusáról és a tervezett zónákról. A termofejekkel kompatibilis szelepek listája lent letölthető.

Főbb műszaki adatok:

• Zónák száma: legfeljebb 8
• Csatlakoztatható szelepek: legfeljebb 10 vezeték nélküli és 20 vezetékes
• A központi panel tápellátása: 110/230 V AC, 50/60 Hz
• Készenléti fogyasztás (központ): 4,8 W (230 V AC)
• Relékimenetek: 2 db, max. 230 V AC / 5 A vagy 30 V DC / 3 A
• Rádiós kommunikáció: 868 MHz, Airzone protokoll, szabad térben kb. 40 m
• Webserver HUB: Wi-Fi 2,4/5 GHz, Ethernet, Bluetooth 5.0, legfeljebb 32 rendszer
• Integráció: Modbus RS-485, BACnet MS/TP, BACnet IP, Lutron, helyi API
• Rendszerbusz: árnyékolt, sodrott Airzone buszkábel (2 × 0,22 + 2 × 0,5 mm²)
• Szerelés: DIN-sínre
• Üzemi hőmérséklet: 0–50 °C (központ), 0–45 °C (VALR modul)
• Termofejek: 3 db, M30×1,5, 2 × LR6 (AA) elem, alaphelyzetben zárt, üzemi hőmérséklet 15–50 °C, IP21

Dokumentáció és linkek:

• Termék weboldala: Airzone Flexa 25 VALR csomag termofejekkel (gyártói oldal)
• A rendszer bemutatása: Airzone Flexa 25 Radiators
• Telepítési kézikönyv (angol): Flexa 25 radiant installation manual (PDF)
• Központi panel adatlapja: FT_AZCE8CB1DIN (PDF)
• VALR vezérlőmodul adatlapja: FT_AZCE8CM1VALR (PDF)
• Webserver HUB adatlapja: FT_AZX6WSPHUB (PDF)
• VALR termofej adatlapja: FT_AZX6AC1VALR (PDF)
• Kompatibilis radiátorszelepek listája: UC_AZX6AC1VALR (PDF)
