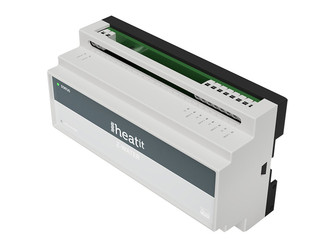

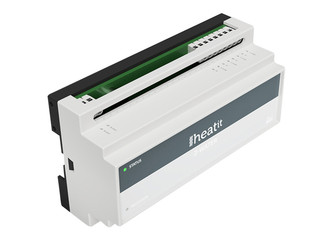

A Heatit Z-water egy DIN-sínre szerelhető fűtéskörszabályzó meleg vízes fűtési rendszerek szelepeinek, illetve a kazánnak a kapcsolásához. 10 relékimenettel és 4 analóg bemenettel rendelkezik. Működéséhez 230 V-os feszültség szükséges, a szelepekhez 230 V-ot vagy – a beépített tápegységének köszönhetően – 24 V-ot is képes továbbítani, igény szerint. A Z-Wave vezérlőközponttal tetszés szerint szabályozható mind a 10 relékimenet, így nem csak fűtéshez, de pl. világításvezérléshez is használható. Z-Wave 500-as (Z-Wave Plus) chippel működik, és támogatja az S2-es titkosítást is!

A Z-Water – ahogy a neve is mutatja – elsősorban meleg vízes fűtési rendszerekhez kínál komplett megoldást. 4 analóg bemenetére 10 kΩ ellenállású NTC hőmérséklet-érzékelőket csatakoztattunk (nem kötelező). 10 reléje NO (normál állapotban nyitott, azaz megszakított) száraz kontaktusokkal van szerelve, tehát csak összeköti a relé bementét a kimenetével, ha kapcsolnia kell. Így 230V-ig és 5A-ig bármekkora áramot tud kapcsolni. Mivel a fűtési körök szelepei vagy 230V-tal vagy 24V-tal működnek, a Z-Water tartalmaz egy beépített 24V-os egyenáramú tápegységet is az utóbbi, gyengeáramú szelepek vezérléséhez. Ha pl. egy kazánnak elegendő áramot adni a fűtés megkezdéséhez, akkor a Z-Water 10 reléjéből a kazán mellett 9 marad a különböző fűtési kör szelepeinek kapcsolására. Ha a keringtető szivattyút is külön kell kapcsolnunk, akkor 8 szelep vezérlésére marad használható relénk. Ez a legtöbb lakásban bizonyosan elegendő, de semmi akadálya sincs annak sem, hogy szükség esetén több Z-Watert használjunk.

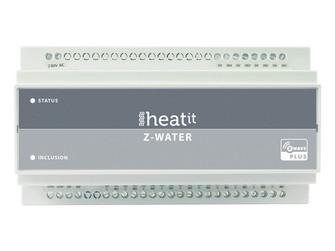

A Heatit Z-Water beépített LED-je segít az üzembe helyezés, párosítás során a különböző állapotok visszajelzésével – és még a LED fényereje is szabályozható 100 lépésben a megfelelő Z-Wave paraméterrel.

A max. 4 darab külső hőmérő szenzor külön-külön kalibrálható 0,1 °C-os lépésekben -4 és +4 °C között. A Z-Water érzékelőin mért hőmérsékletek jelentése a központ felé 10 másodperc és 24 óra között állítható, 10 másodperces lépésekben – szintén érzékelőnként külön-külön beállítható módon. A 10 relé természetesen nem csak fűtéssel kapcsolatos aktuátorokat képes vezérelni, így akár lámpa is rákapcsolható.

A Z-Water használható asszociációs összerendelésben a Heatit termosztátjaival is.

A Heatit Z-Water főbb adatai:

Z-Wave repeaterként is működik
Áramfelvétel készenlétben: 0,6 Amper
Belső biztosíték: 3,15A, UMF 250
24V-os tápegység kimenete: max. 1,17A, 28W
Relék által kapcsolható max. áramerősség: 5A
Relék által kapcsolható max. teljesítmény: 1250VA, 150W
Bemenetekre köthető max. feszültség: 10V DC
Bemenetek impedanciája: 10 kΩ
Csatlakoztatható kábelek átmérője: 0,05–3,31 mm²

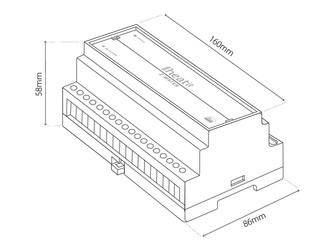

Fizikai méret: 160×86×58 mm

A termék weboldala: link...
Angol nyelvű adatlap: link...

Jelmagyarázat:

igen

igen

nem

opcionális/nincs adat

Vezérlőközpont-kompatibilitás

igen

Samsung SmartThings
igen

ComfortClick
igen

Fibaro

Okosotthon relé

igen

Szárazkontakt
nem

1 áramkört kapcsol
nem

2 áramkört kapcsol
igen

2+ áramkört kapcsol
nem

Dimmer-funkció
nem

0–10V-os dimmer funkció
nem

Redőnyvezérlés
nem

Zsaluziavezérlés
nem

Fogyasztásmérés
nem

Szerelvénydobozba
igen

DIN-sínre

Saját készülékház
igen

16A-ig terhelhető
nem

16A fölött is terhelhető
igen

Kapcsolóbemenet
igen

Szenzorbemenet
igen

Z-Wave 500
nem

Z-Wave 700
nem

Z-Wave 800
nem

Zigbee

Bluetooth

GSM (mobilhálózat)
nem

WiFi
